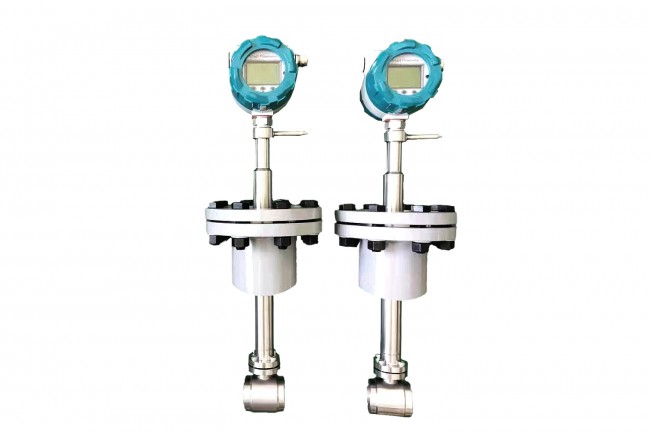

一、產品描述：
渦街流量計根據卡門渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。廣泛用于各種行業氣體、液體、蒸汽流量的計量，也可測量含有微小顆料、雜質的混濁液體，并可作為流量變送器用于自動化控制系統中。
插入式渦街流量計可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為“iaⅡCT6”,該儀表適用于工廠C級T6組及其以下的爆炸性危險場所。
二、原理：
按國際標準化組織IS07145（在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法），采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
三、產品特點：
1.可測量蒸汽、氣體、液體的體積流量和質量流量。
2.可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
3.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
4.壓力損失小，量程范圍寬，范圍度達10－40倍。
5.無機械運動部件，長期穩定，結構簡單便于安裝和維護。
6.可測介質溫度達+350℃（+450℃）。
四、渦街流量計的主要技術參數 ：
1.測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）
2.測量可能范圍：雷諾數為5×103～7×106
3.正常測量范圍：雷諾數為2×104～7×106
4.測量流速范圍：液體0.5～7m/s ；氣體4～35mm/s 蒸汽7～70m/s
5.被測流體溫度：-40℃～+300℃
6.被測流體溫度：1.6、4、25MPa
7.準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）
8.重復性：指示值的0.2\%
9.表體材料：ICr18Ni9Ti
10.壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s）
11.環境溫度：-20℃～+55℃（特殊要求定貨說明）
12.環境濕度：≤90\%RH
13.大氣壓力：86-106KPa
14.外供電源：3.6～224VDC
15.內供電源：3～4.5VVDDC
16.工作電源：80/A
17.工作電壓：2.7～3.6v
18.工作頻率：0.1～3000H
19.信號遠傳距離：100mm
20.信號輸出：NB-IoT、脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。
五、測量范圍 ：
公稱通徑DN（mm） | 流量范圍 （m 3 /h） | ||
液體 | 氣體 | 蒸汽 | |
10 | 0.2-2 | 1.5-20 | 2-20 |
15 | 0.3-3 | 2.5-20 | 3-30 |
25 | 1-10 | 7.5-60 | 10-100 |
40 | 3-30 | 18-150 | 30-300 |
50 | 4-40 | 30-240 | 40-400 |
80 | 10-100 | 75-600 | 100-1000 |
100 | 20-200 | 125-1000 | 200-2000 |
150 | 45-450 | 250-2000 | 450-4500 |
200 | 80-800 | 500-4000 | 800-8000 |
250 | 120-1200 | 750-6000 | 1200-12000 |
300 | 160-1600 | 1000-8000 | 1600-16000 |
六、產品選型：
代 碼 | 說 明 |
HVZR-LUGB | |
代 碼 | 安 裝 方 式 |
G | 滿管式 |
C | 插入式 |
1 | 法蘭卡裝式（首選型，只可滿管式） |
2 | 法蘭連接式（溫壓補償式渦街必選，只可滿管式 |
3 | 表體斷流拆裝式（只可插入式） |
4 | 表體不斷流拆裝式（只可插入式） |
代 碼 | 測 量 介 質 |
1 | 氣體、液體、蒸汽通用（只限智能顯示型） |
2 | 液體 |
3 | 氣體 |
4 | 飽和蒸汽、過熱蒸汽 |
代 碼 | 輸 出 方 式 |
0 | 無輸出 |
1 | 電壓脈沖輸出 |
6 | 兩線制4～20mA輸出 |
代 碼 | 介 質 溫 度 |
0 | 測量介質溫度-40℃~+150℃ |
1 | 測量介質溫度-40℃~+280℃（C型250℃） |
2 | 測量介質溫度-40℃~+350℃（C型不可選） |
3 | 測量介質溫度-40℃~+420℃（只限傳感頭不斷流拆卸型） |
代 碼 | 補 償 形 式 |
0 | 現場無顯示（無補償功能） |
1 | 現場顯示 |
代 碼 | 精 度 等 級 |
0 | 1.0級（G型首選，C型需協議供貨） |
1 | 0.5級（僅G型） |
2 | 0.2級（僅G型，需協議供貨） |
3 | 2.5級（C型首選） |
4 | 1.5級（C型需協議供貨） |
5 | 低流速式（表體內直接縮徑，1.5級） |
代 碼 | 通 訊 方 式 |
0 | 無通訊 |
2 | RS232通訊（限智能放大式） |
4 | RS485通訊（限智能放大式） |
代 碼 | 供 電 方 式 |
0 | 12VDC供電 |
1 | 24VDC供電 |
2 | 3.6V鋰電池供電（限液晶無輸出型） |
3 | 3.6V鋰電池、24VDC供電同時供（限液晶有輸出型） |
